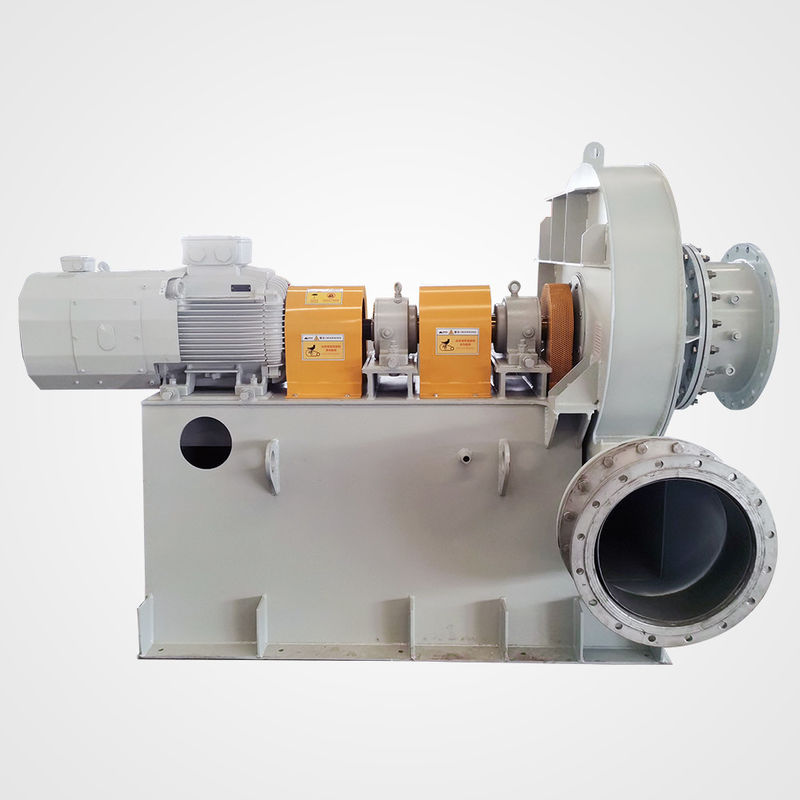

angepasste 45 kW hocheffiziente mittlere Druckzentrifugalventilator Industrie-Serie
Hochleistungs-Zentrifugalventilator
,Zentrifugalventilator der Industrie-Serie
,Zentrifugalventilatoren
angepasste 45 kW hocheffiziente mittlere Druckzentrifugalventilator Industrie-Serie
DieIndividuell angepasster 45 kW hocheffizienter Mitteldruckzentrifugalventilatorist Teil unserer industriellen Serien, speziell für großflächige Lüftungs-, Abgas- und Prozessluftversorgungsanlagen entwickelt.Konstruktion mit einem hocheffizienten Räderrad und optimierten Luftströmungskanälen, dieser Ventilator integriert eine fortschrittliche CFD-Simulation und eine FEA-Strukturanalyse, um einen hohen Luftstrom und Druck bei minimalem Energieverbrauch zu liefern.
Mit einem robusten 45 kW-Motor sorgt er für einen stabilen und zuverlässigen Langzeitbetrieb und wird in der Petrochemie, Stromerzeugung, Metallurgie, Zement und Umweltindustrie eingesetzt.
Es gibt maßgeschneiderte Optionen: Luftstrom, Druck, Geschwindigkeit, Materialien, Korrosionssicherung, Explosionssicherung und Geräuschreduzierung können auf spezifische industrielle Anforderungen zugeschnitten werden.
1.Diese Serie von Ventilatoren ist ein neuer Typ von hocheffizienten Industrieventilatoren im Bereich des kleinen Durchflusses und des mittleren Drucks.
2.Die Stromkollektor- und Drehrädervorplatte werden durch fortschrittliche Spinnverfahren verarbeitet und gewährleisten eine hohe Präzision.
3. V-Gürtelantrieb und KupplungsantriebTyp der Lüftersindmit integrierter Lagerbox ausgestattet, die eine gute Schmierung, einen stabilen Betrieb und eine lange Lagerlebensdauer aufweist.
4.Ausgerüstet mit einer konischen, eingebauten Schleife, leicht zu montieren und zu demontieren.
5.Der aktuelle Kollektor ist mit einem Befestigungsflansch ausgestattet, um dem Kunden die Nutzung der Rohrleitung zu erleichtern.
Die folgenden Daten sind nur ein Teil der Leistung unseres Produkts.
Wenn Sie die Daten, die Sie benötigen, nicht finden können, senden Sie uns bitte Ihre Leistungsanforderungen
Wir bieten Ihnen einen maßgeschneiderten Design-Service.
| angepasste 45 kW hocheffiziente mittlere Druckzentrifugalventilator Industrie-Serie | |||
| Leistung | Druckbereich | 3215 bis 27349 | - Ich weiß. |
| Luftdurchflussbereich | 1049-33030 | m3/h | |
| Durchmesser des Triebwerks | 400 bis 3500 | mm | |
| Geschwindigkeit | ≤3000 | Umdrehungen pro Minute | |
| Material | mit einer Breite von mehr als 20 mm | Q235, Q345, Edelstahl | Spezielle Konstruktion |
| Fliegerventilationswelle | 45# Stahl, Q304, SS304, SS316L | ||
| mit einer Breite von nicht mehr als 15 mm | Q304, 12Cr1Mov, 15Crmov und 15MnV | ||
| Mittelfristig | 10 bis 120 | Staubgehalt < 80 g/m3 | nicht brennbar |
| Motor | Siemens, ABB, WN, SIMO, LA | IP 5455,56 | Phase 3 |
| Zusätzlich Komponenten |
System-Basisrahmen, Schutzschirm, Schalldämpfer, Kompensator für Ein- und Auslassleitungen, Eintritts- und Ausgangsflansche, Dämpfer, elektrischer Aktor, Stoßisolator, Zwerchfellkopplung, Flüssigkeitskopplung, Motor Regen Deckel, Temperatursensor, Vibrationssensor, Weichstarter, Wechselrichter, spezieller Elektromotor, Systemüberwachungsinstrument Schmierstoffsystem, Schmierstoffbehälter. |
||
-
-
-
-
